4 KBQZ系列抗拔球型支座
  本系列支座主要分為抗拔球型支座和減震抗拔球型支座，下面對其進行分類介紹。
4.1抗拔球型支座

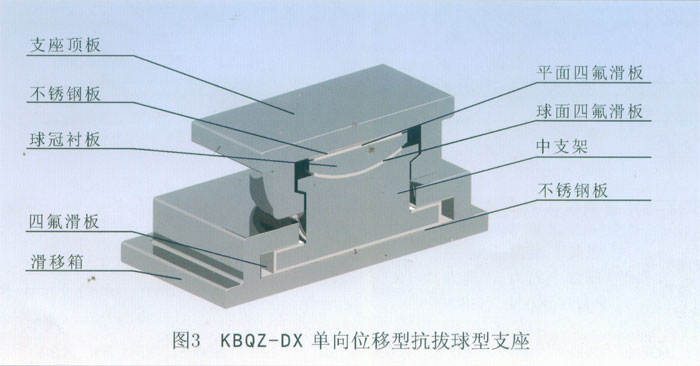

    此類支座分為固定型、單向位移型和雙向位移型，支座結構如圖3。其主要由支座頂板、不銹鋼板、平面聚四氟乙烯滑板、球冠襯板、球面聚四氟乙烯滑板、中支架、聚四氟乙烯滑板、不銹鋼板和滑移箱組成。支座中的相對滑移部件之間，采用目前世界上摩擦系數最低的聚四氟乙烯滑板和不銹鋼板相隔，充分減小了摩擦阻力，使各部分之間的運動流暢，避免爬行現象的產生。本類支座通過球面聚四氟乙烯滑板上部構件沿著球面相對于下部構件的轉動實現轉角（常用值為0.02rad），在工作過程中支座沿著滑移箱滑道滑動實現水平位移。
    豎向壓力的傳遞是通過支座頂板，不銹鋼板，平面聚四氟乙烯滑板，球冠襯板，球面聚四氟乙烯滑板，中支架，聚四氟乙烯滑板，不銹鋼板依次疊加傳至滑移箱底板。
    豎向拔力的傳遞是通過支座頂板和中支架的抗拔接觸面將作用于支座頂板上的上．拔力傳至中支架，再由中支架與滑移箱之間的抗拔四氟滑板和不銹鋼板將力傳至滑移箱頂板。
    水平力的傳遞是通過支座頂板側壁與中支架側壁之間．的接觸面將水平力傳至中支架，再由中支架與滑移箱的接觸面?zhèn)髦粱�移箱�?cè)壁根部。
    固定型抗拔球型支座不設滑移箱。

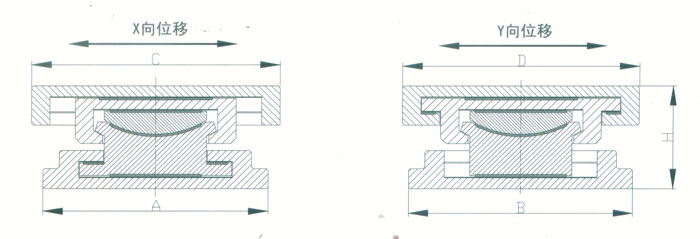

4.1.1普通抗拔雙向位移型球型支座

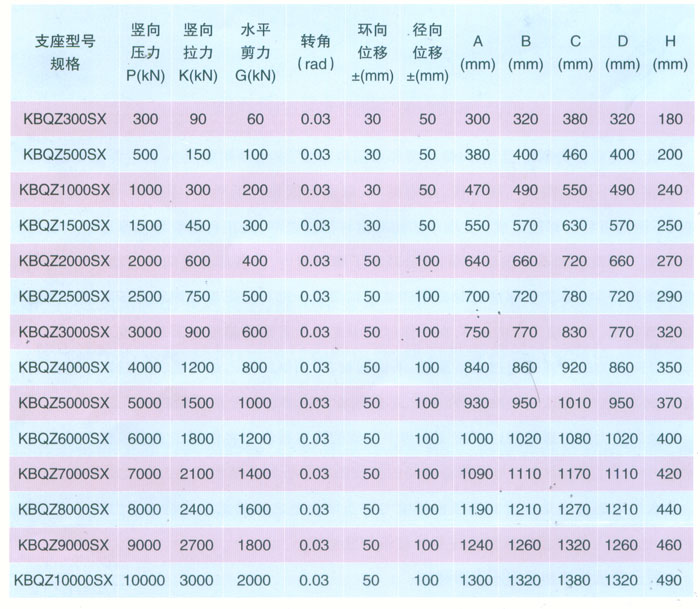

KBQZ-SX普通抗拔雙向位移型球型支座參數表    表7

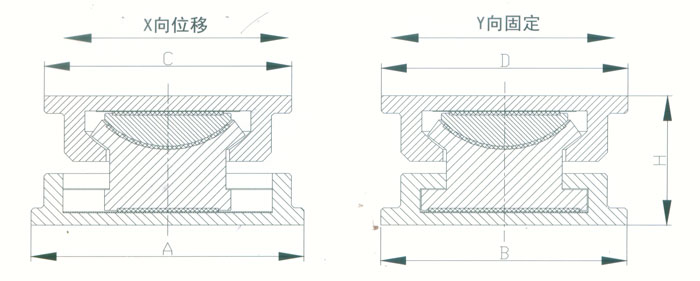

4.1.2普通抗拔單向位移型球型支座

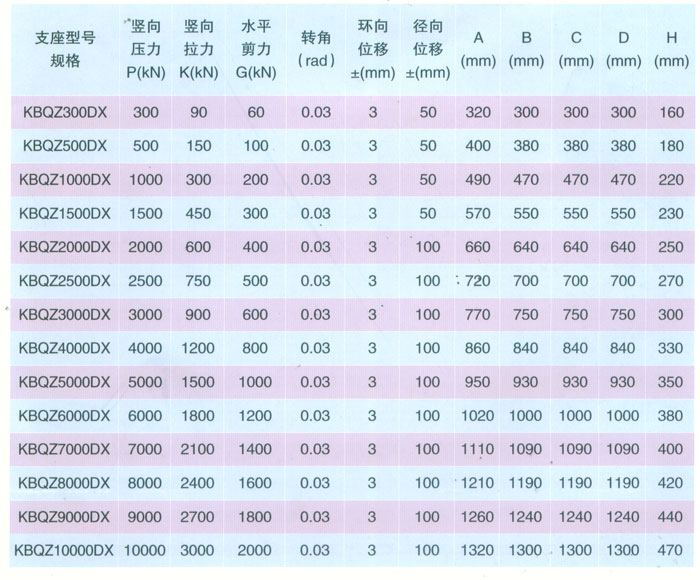

KBQZ-DX普通抗拔單向位移型球型支座參數表    表8

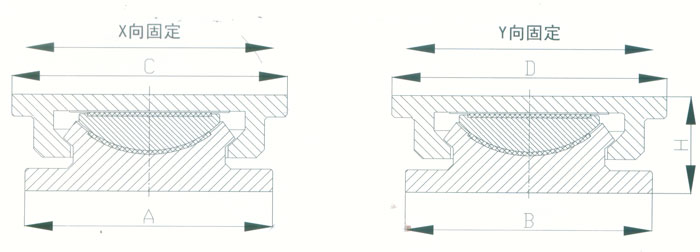

4.1.3普通抗拔固定型球型支座

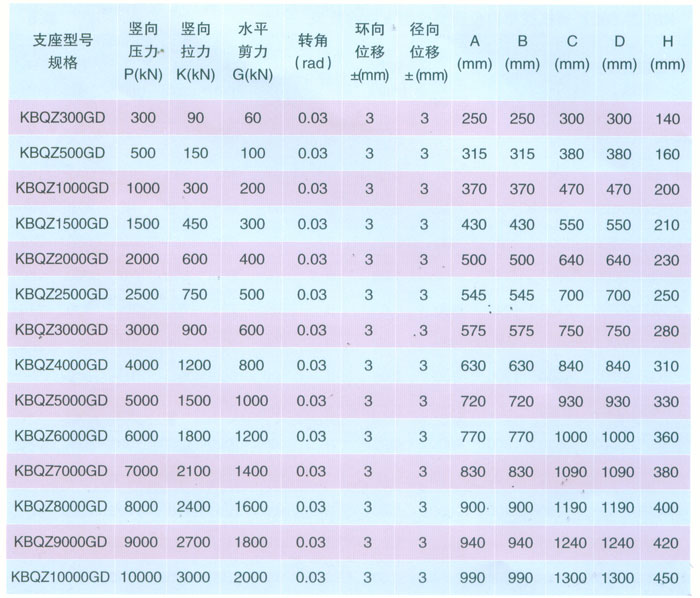

KBQZ-GD普通抗拔固定型球型支座選用參數表    表9
