5.7三維減震型幕墻專用球鉸支座

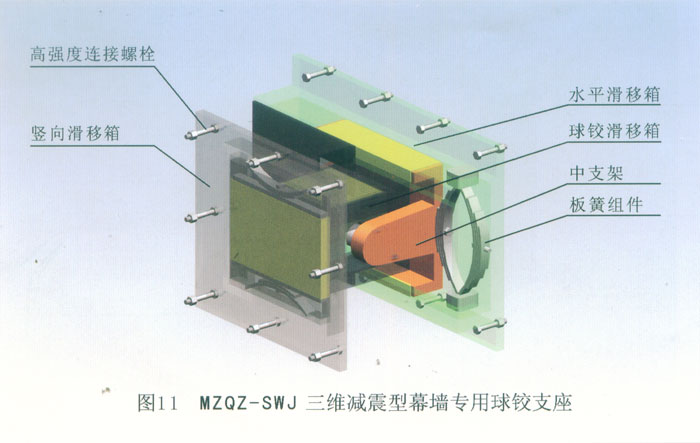

  支座結構如圖1 1。其主要由豎向滑移箱、水平滑移箱、球鉸滑移箱、中支架、板簧組件和高強度連接螺栓組成。球鉸滑移箱內部采用萬向轉角軸承，軸承內圈與中支架之間采用簡支梁形式的銷軸連接。軸承內、外圈的相對轉動實現支座的萬向轉角功能。此類支座中軸承內圈與銷軸有兩種配合形式：1、軸承內圈與銷軸之間采用間隙配合，軸承內圈兩側銷軸套有蝶形彈簧，其相對滑動實現較小位移和減震功能，蝶形彈簧在滑動中的形變起到減震阻尼的作用，銷軸水平徑向的位移是通過軸承座與球鉸滑移箱箱體之間的不銹鋼板和聚四氟乙烯滑板之間的滑動實現，豎向位移是在豎向滑移箱內通過豎向滑移箱與球鉸滑移箱之間的不銹鋼板和聚四氟乙烯滑板之間的相對滑動實現，此類支座的水平位移是在球鉸滑移箱內實現，可大大減小與主體結構的配合尺寸；2、軸承內圈與銷軸之間采用過盈配合，銷軸與軸承內圈相對固定，通過滑移箱與中支架之間的不銹鋼板和聚四氟乙烯滑板的相對滑動來實現軸向位移，中支架與滑移箱側壁間根據位移量的不同設有板簧或橢圓形板簧，板簧在位移過程中的形變起到減震阻尼的作用。與之垂直方向的水平位移是通過軸承外圈所套方形軸承座與箱體間的不銹鋼板和聚四氟乙烯滑板的相對滑動實現。豎向位移在豎向滑移箱內通過豎向滑移箱與球鉸滑移箱之間的不銹鋼板和聚四氟乙烯滑板之間的相對滑動實現。

    豎向壓力的傳遞是通過豎向滑移箱內的板簧組件傳至球鉸滑移箱，再由球鉸滑移箱內部的轉角組件經過銷軸傳至中支架，最后由中支架與滑移箱之間的接觸側壁傳至滑移箱。
    豎向拔力的傳力過程是豎向壓力的逆行過程。
    水平力的傳遞是通過豎向滑移箱與球鉸滑移箱之間的不銹鋼板和聚四氟乙烯滑板傳至球鉸滑移箱，再由球鉸滑移箱內部的轉角組件經過銷軸傳至中支架，最后由中支架與滑移箱之間的聚四氟乙烯滑板和不銹鋼板傳至滑移箱。
    此類支座屬于專用支座，常用于兩豎直配合面之間。
